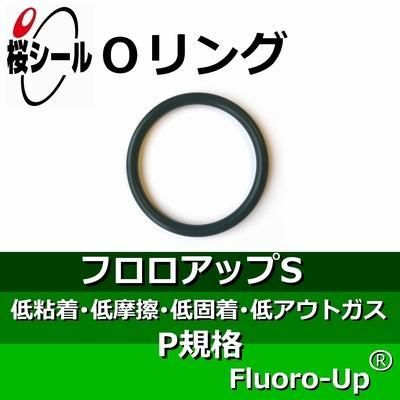

材質「フロロアップS」について | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
概要 | フロロアップSは、低粘着性や低摩擦性、低固着性、低アウトガス性といったフロロアップシリーズの特徴的な性能を高いレベルで兼ね備えている特殊なフッ素ゴム材質です。使用と同時に効果が失われてしまうPTFEコート(テフロンコート)などとは異なり、使用中も継続的な効果を発揮します。尚、フロロアップSは比較的ガス透過性が高い材質です。通常の真空用途であれば問題ありませんが、高真空には適しませんのでご注意下さい。その他、耐熱性や耐薬品性、耐油性などの性能は、概ねFKM-70(4D)と同程度です。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
フロロアップ特性(シリーズ比較表)フロロアップ特性のシリーズ比較
フロロアップ特性値のシリーズ比較
真空性能のシリーズ比較
ガス透過性のシリーズ比較
|
サイズ「P-640」について | |||||||||||
概要 | *規 格:P規格(運動用・円筒面固定用・平面固定用/JIS B2401 P) *呼び番号:640 *呼び替え: | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
寸法 [mm] | Oリング | Oリング溝 | |||||||||
線径〔W〕 (基本公差) | 内径〔ID〕 (基本公差) | 外径〔OD〕 (基本公差) | d | D | 円筒面の dとDの 芯ずれ | G(+0.25/0) | H | R最大 | |||
BRなし | 片側BR | 両側BR | |||||||||
8.4 (±0.25) | 639.5 (±4.70) | 656.3 (±5.20) | 640.0 (0/-0.10) | 655.0 (+0.10/0) | <0.12 | 11.0 | 13.0 | 17.0 | 6.9 (±0.05) | 1.2 | |
![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ![]() * 溝寸法は参考値です。 * φDは平面溝固定用-内圧を除きます。 |
その他 |
![]()
|
1個 |
---|
