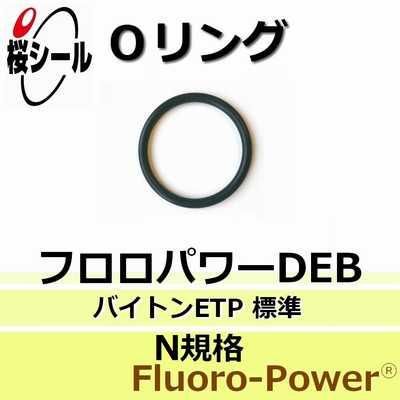

材質「フロロパワーDEB」について | ||||||||||||||||||||||||||
概要 | フロロパワーDEBは、ETPと呼ばれる高機能フッ素ゴムの標準タイプに当たり、溶剤などの強力な薬品に使用するOリングで用いられています。原材料のFFKM-Eに由来する非常に優れた耐薬品性により、強アルカリや強酸、極性溶剤などに対しても高い耐性を示します。パーフロ(FFKM)と比較すると全ての性能が劣りますが、価格を大幅に抑えることが出来るので、使用条件をしっかりと勘案することで下位互換グレードとしてコスト低減に貢献することが可能です。 | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||||||
物性 | 試験種類 | 項目 | 測定値 | |||||||||||||||||||||||
常態物性試験 | 硬さ(JIS-A) | 77 | ||||||||||||||||||||||||
引張強さ | 13.2MPa | |||||||||||||||||||||||||
伸び率 | 298% | |||||||||||||||||||||||||
100%引張応力 | 5.7MPa | |||||||||||||||||||||||||
耐熱老化試験 (200℃×70時間) | 硬さ変化 | +1 | ||||||||||||||||||||||||
引張強さ変化率 | +15% | |||||||||||||||||||||||||
伸び変化率 | -1% | |||||||||||||||||||||||||
圧縮永久歪み試験 (175℃×22時間) | 圧縮永久歪み率 | 19% |
サイズ「N-490」について | |||||||
概要 | *規 格:N規格(真空フランジ用) *呼び番号:490 *呼び替え: | ||||||
---|---|---|---|---|---|---|---|
寸法 [mm] | Oリング | フランジ溝 | |||||
線径〔W〕 (基本公差) | 内径〔ID〕 (基本公差) | 外径〔OD〕 (基本公差) | G1 | G2 | G | S | |
5.0 (±0.13) | 490.0 (±4.80) | 500.0 (±5.06) | 494 (+1.5/0) | 507 | 6.5 (+1.0/0) | 3.8 (0/-0.20) | |
![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ![]() * 溝寸法は参考値です。 |
その他 |
![]()
|
1個 |
---|
