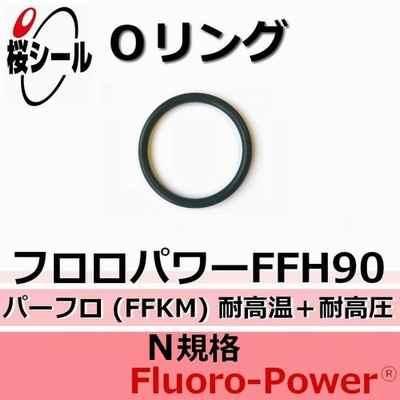

材質「フロロパワーFFH90」について | ||||||||||||||||||||||||||||||
概要 | フロロパワーFFH90は、パーフロと呼ばれる高機能フッ素ゴム材質の耐熱強化+耐圧強化タイプに当たり、高温で圧力が高い箇所で使用されるOリングに重用されています。原材料のパーフロロエラストマー(FFKM)に由来する極めて優秀な耐薬品性によって、殆ど全ての液体や気体に対する高い耐性を有しています。全てのFFKM系材質に於いて最も強度が高く、通常の耐圧性だけでなく、耐ブリスター性でも高い評価(RGDテスト ISO23936-2認証取得)を得ています。 | |||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||||||||||
物性 | 試験種類 | 項目 | 測定値 | |||||||||||||||||||||||||||
常態物性試験 | 硬さ(JIS-A) | 93 | ||||||||||||||||||||||||||||
引張強さ | 23.3MPa | |||||||||||||||||||||||||||||
伸び率 | 100% | |||||||||||||||||||||||||||||
100%引張応力 | 23.3MPa | |||||||||||||||||||||||||||||
耐熱老化試験 (230℃×70時間) | 硬さ変化 | 0 | ||||||||||||||||||||||||||||
引張強さ変化率 | -2% | |||||||||||||||||||||||||||||
伸び変化率 | +4% | |||||||||||||||||||||||||||||
圧縮永久歪み試験 (200℃×70時間) | 圧縮永久歪み率 | 16% |
サイズ「N-200」について | |||||||
概要 | *規 格:N規格(真空フランジ用) *呼び番号:200 *呼び替え: | ||||||
---|---|---|---|---|---|---|---|
寸法 [mm] | Oリング | フランジ溝 | |||||
線径〔W〕 (基本公差) | 内径〔ID〕 (基本公差) | 外径〔OD〕 (基本公差) | G1 | G2 | G | S | |
5.0 (±0.13) | 200.0 (±2.30) | 210.0 (±2.56) | 202.5 (+1.0/0) | 215.5 | 6.5 (+1.0/0) | 3.8 (0/-0.20) | |
![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ![]() * 溝寸法は参考値です。 |
その他 |
![]()
|
1個 |
---|
