Oリング EPDM-70 V-24 <線径φ4.0mm × 内径φ23.5mm>

価格

― ご購入の数量単位を選択して下さい ―
1個50個200個
ご購入の数量単位を選択して下さい
×

Oリング EPDM-70 V-24の詳細

材質「EPDM-70」について

概要

EPDM-70は、水道をはじめとする水周りやクーラント液などで使用するOリングに広く用いられている石油系の合成ゴム材質です。原材料のエチレンプロピレンゴムに由来する優れた耐水性や耐薬品性、耐候性を有しており、石油系合成ゴムにしては耐熱性や耐寒性も良好です。但し、耐油性には劣っているほか、他の材質と比較して充填材や可塑剤といった配合剤の添加比率が非常に高いことから、薬品の種類に応じては抽出現象を警戒する必要があります。

Oリング材質の耐性

名称(規格名や通称)EPDM-70、エチレンプロピレンゴム、EPT70、EP70
代表的な特性(優)耐水性、耐薬品性、耐候性、耐寒性
      (劣)耐油性、耐非極性溶剤性
使用温度範囲の目安-40〜130℃
最高耐圧性能の目安4MPa(バックアップリングなし)
含有物質等の法規制食品衛生法(厚生労働省告示第595号/旧厚生省告示第370号);適合
環境負荷物質(RoHS指令10物質);閾値以下
REACH規制対象物質(SVHC物質);意図的添加なし
物性試験種類項目規格値
(JIS B2401:2012)
常態物性試験硬さ(JIS-A)A70±5
引張強さ>10.0MPa
伸び率>150%
100%引張応力
耐熱老化試験
(100℃×72時間)
硬さ変化<+10
引張強さ変化率>-15%
伸び変化率>-45%
圧縮永久歪み試験
(100℃×72時間)
圧縮永久歪み率<25%

サイズ「V-24」について

概要規  格V規格(真空フランジ用/JIS B2401 V/JIS B2290に関連)
*呼び番号:24
*呼び替え:
寸法
[mm]
Oリングフランジ溝
線径〔W〕
(基本公差)
内径〔ID〕
(基本公差)
外径〔OD〕
(基本公差)
G1G2JIS フランジ
呼び径
4.0
(±0.10)
23.5
(±0.24)
31.5
(±0.44)
24
(+1.0/0)
34105.0
(+1.0/0)
3.0
(0/-0.20)
* 公差はNBR-70-1を基準にした基本値です。
材質の種類によって変動するのでご注意下さい。
* 溝寸法は参考値です。

その他

  • この商品「Oリング EPDM-70 V-24」は、常備在庫品です。通常、営業日16時までのご注文については当日出荷が可能です。但し、在庫は流動的なので稀に欠品の可能性があります。その場合は、納期等を改めてご連絡いたします。
  • この商品の大口/定期購入を検討されている場合は、別途ご相談下さい。
  • 当サイトに掲載されている使用範囲や性能データは、選定のヒントとして活用して頂く為の参考資料です。実際のご使用では様々な要素が複合的に関係することから、一般的な仕様が該当しない場合があります。製品の実運用に際しては、お客様ご自身で適合性を確認した上でご使用をお願いいたします。

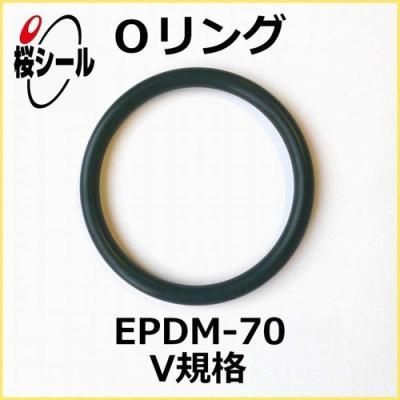

  • 写真は、目安として色調などを確認して頂く為のイメージです。
  • 出荷時の梱包状態を維持して冷暗所で保管し、出来るだけ早めにご使用ください。
  • 名称については、以下のように呼ばれている場合もあります。
    EPDM V24, EPDM70V24, EPDM-V24, EPT V24, エチレンプロピレンゴム V-24, EPDM V24, EPDM−70 V−24
