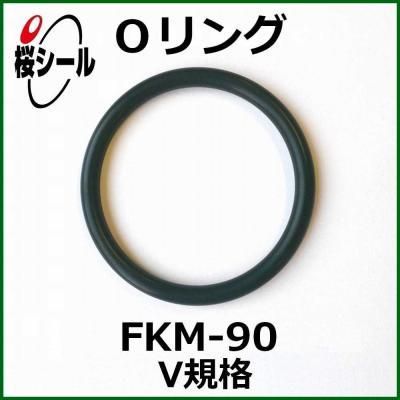

材質「FKM-90」について | ||||||||||||||||||||||||||
概要 | FKM-90は、高温の高圧部で使用するOリングに広く用いられているフッ素ゴム材質です。原材料の2元系フッ素ゴムに由来する優れた耐熱性と耐薬品性を持ち、燃料油(灯油・軽油・ガソリンなど)にも使用できる耐油性を有します。また、硬度がA90と高く強度面で優れており、伸び率などは低下していますが耐圧性が向上しています。尚、フッ素ゴムは当社が最も得意としている材質です。汎用グレードの2元系フッ素ゴム以外にも、当社製品を特徴付ける様々な高機能グレードを取り揃えております。 | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||||||
物性 | 試験種類 | 項目 | 規格値 (JIS B2401:2012) | |||||||||||||||||||||||
常態物性試験 | 硬さ(JIS-A) | A90±5 | ||||||||||||||||||||||||
引張強さ | >10.0MPa | |||||||||||||||||||||||||
伸び率 | >80% | |||||||||||||||||||||||||
100%引張応力 | ― | |||||||||||||||||||||||||
耐熱老化試験 (230℃×72時間) | 硬さ変化 | <+5 | ||||||||||||||||||||||||
引張強さ変化率 | >-10% | |||||||||||||||||||||||||
伸び変化率 | >-25% | |||||||||||||||||||||||||
圧縮永久歪み試験 (200℃×72時間) | 圧縮永久歪み率 | <40% |
サイズ「V-165」について | ||||||||
概要 | *規 格:V規格(真空フランジ用/JIS B2401 V/JIS B2290に関連) *呼び番号:165 *呼び替え: | |||||||
---|---|---|---|---|---|---|---|---|
寸法 [mm] | Oリング | フランジ溝 | ||||||
線径〔W〕 (基本公差) | 内径〔ID〕 (基本公差) | 外径〔OD〕 (基本公差) | G1 | G2 | JIS フランジ 呼び径 | G | S | |
4.0 (±0.10) | 163.0 (±1.36) | 171.0 (±1.56) | 165 (+1.0/0) | 175 | 5.0 (+1.0/0) | 3.0 (0/-0.20) | ||
![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ![]() * 溝寸法は参考値です。 |
その他 |
![]()
|
1個 |
---|
