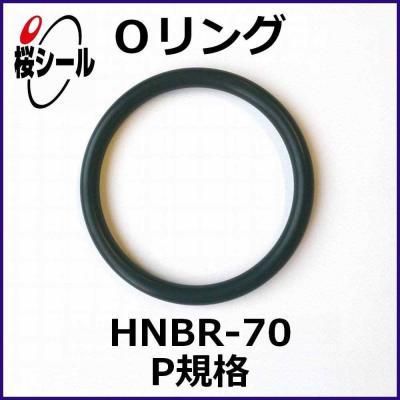

| 材質「HNBR-70」について | ||||||||||||||||||||||||||
| 概要 | HNBR-70は、高圧部で使用するOリングに用いられているほか、HFC(代替フロン)に対する耐性から冷媒用のOリングにも重用されている石油系の合成ゴム材質です。原材料の水素化ニトリルゴムに由来する優秀な機械特性によって耐圧性や耐摩耗性が非常に優れており、更には燃料油(灯油・軽油・ガソリンなど)にも使用できる耐油性、石油系合成ゴムにしては良好な耐熱性、耐候性などを兼ね備えています。総じて汎用Oリングの中では高い性能を保有する材質です。 | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
 | ||||||||||||||||||||||||||
| 物性 | 試験種類 | 項目 | 規格値 (JIS B2401:2012) | |||||||||||||||||||||||
| 常態物性試験 | 硬さ(JIS-A) | A70±5 | ||||||||||||||||||||||||
| 引張強さ | >16.0MPa | |||||||||||||||||||||||||
| 伸び率 | >180% | |||||||||||||||||||||||||
| 100%引張応力 | >2.5MPa | |||||||||||||||||||||||||
| 耐熱老化試験 (150℃×72時間) | 硬さ変化 | <+15 | ||||||||||||||||||||||||
| 引張強さ変化率 | >-30% | |||||||||||||||||||||||||
| 伸び変化率 | >-40% | |||||||||||||||||||||||||
| 圧縮永久歪み試験 (150℃×72時間) | 圧縮永久歪み率 | <40% | ||||||||||||||||||||||||
| サイズ「P-10」について | |||||||||||
| 概要 | *規  格:P規格(運動用・円筒面固定用・平面固定用/JIS B2401 P) *呼び番号:10 *呼び替え:JASO-1010(JASO F404規格) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 寸法 [mm] | Oリング | Oリング溝 | |||||||||
| 線径〔W〕 (基本公差) | 内径〔ID〕 (基本公差) | 外径〔OD〕 (基本公差) | d | D | 円筒面の dとDの 芯ずれ | G(+0.25/0) | H | R最大 | |||
| BRなし | 片側BR | 両側BR | |||||||||
| 1.9 (±0.08) | 9.8 (±0.17) | 13.6 (±0.33) | 10.0 (0/-0.05) | 13.0 (+0.05/0) | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 (±0.05) | 0.4 | |
|  * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 |  * 溝寸法は参考値です。 | ||||||||||
| その他 |
|
 |
| 1個 |
|---|
