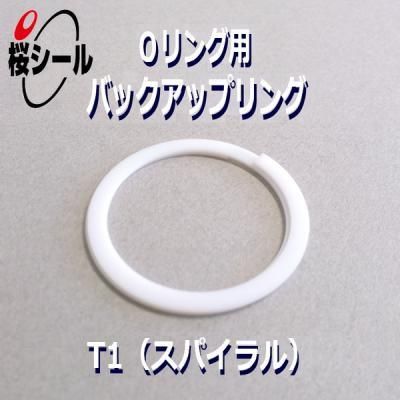

バックアップリング「T1(スパイラル)」について | |
概要 | バックアップリング(BR)とは、Oリングなどのシール製品の耐圧性を向上させる為の補助部品です。製品が密封流体からの圧力で変形し、溝の隙間からはみ出してしまうのを防止します。T1は、スパイラルと呼ばれるOリング用バックアップリングの形状です。環状構造が渦巻状で作られており、他の形状よりも高価ですが、強度と装着性の両面に優れています。 |
---|
サイズ「P-4」について | ||||||||
概要 | *規 格:P規格(運動用・円筒面固定用・平面固定用/JIS B2401) *呼び番号:4 *呼び替え:JASO-1004(JASO F404規格) | |||||||
---|---|---|---|---|---|---|---|---|
寸法 [mm] | バックアップリング(T1) | Oリング | ||||||
内径 d | 幅 W | 厚さ T | すきま Z | 線径 W | 内径 ID | 外径 OD | ||
4.00 | 1.50 (+0.03/-0.05) | 0.70 (±0.05) | 1.20 (±0.40) | 1.9 (±0.08) | 3.8 (±0.14) | 7.6 (±0.22) | ||
![]() * P3〜P10のカット角度は40°0°-5°です。 | ![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | |||||||
溝寸法 | ||||||||
d | D | 円筒面の dとDの 芯ずれ | G(+0.25/0) | H | R最大 | |||
BRなし | 片側BR | 両側BR | ||||||
4.0 (0/-0.05) | 7.0 (+0.05/0) | <0.05 | 2.5 | 3.9 | 5.4 | 1.4 (±0.05) | 0.4 | |
![]() * 溝寸法は参考値です。 |
その他 |
![]()
|
1個 |
---|
