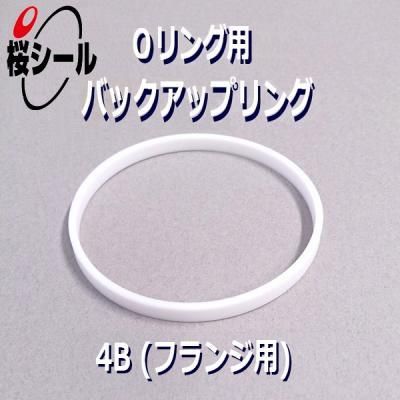

バックアップリング「4B(フランジ用)」について | |
概要 | バックアップリング(BR)とは、Oリングなどのシール製品の耐圧性を向上させる為の補助部品です。製品が密封流体からの圧力で変形し、溝の隙間からはみ出してしまうのを防止します。4B(フランジ用)は、平面固定溝で使用する為のバックアップリングの形状です。尚、平面固定用Oリングのはみ出し現象は内圧によってのみ発生する為、外圧の場合、通常は必要ありません。 |
---|
サイズ「P-30」について | ||||||
概要 | *規 格:P規格(運動用・円筒面固定用・平面固定用/JIS B2401) *呼び番号:30 *呼び替え:JASO-3030(JASO F404規格) | |||||
---|---|---|---|---|---|---|
寸法 [mm] | バックアップリング(4B) | 溝寸法 | ||||
厚さ T | 幅 W | 外径 D | H | GF | DF | |
2.7 (0/-0.10) | 1.25 (±0.10) | 38.5 (0/-0.20) | 2.7 (±0.05) | 6.0 (+0.25/0) | 38.5 (+0.10/0) | |
![]() | ![]() * 溝寸法は参考値です。 | |||||
対応Oリング寸法 | ||||||
線径 W | 内径 ID | 外径 OD | ![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | |||
3.5 (±0.10) | 29.7 (±0.29) | 36.7 (±0.39) |
その他 |
![]()
|
1個 | 10個 | 100個 |
---|---|---|
