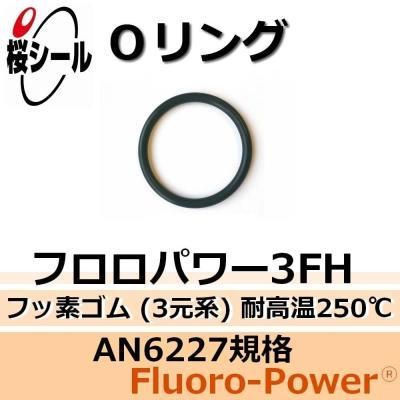

材質「フロロパワー3FH」について | ||||||||||||||||||||||||||
概要 | フロロパワー3FHは、3元系FKMと呼ばれる高機能フッ素ゴムの耐熱強化タイプに当たり、過酷な高温条件下で使用するOリングに用いられています。原材料の3元系フッ素ゴムに由来する優れた耐薬品性により、燃料油(灯油・軽油・ガソリンなど)にも使用できる耐油性のほか、汎用グレードの2元系フッ素ゴムでは耐えることの出来ない蒸気や強酸に対する高い耐性を有しています。特に優秀な耐熱性を持つ高性能材質に於いては比較的安価なこともあり、フロロパワーAPHWなどと共に幅広い分野で重用されているゴム材質です。 3元系フッ素ゴム(白色)→Oリング フロロパワー3FW AN6227-81 <線径φ6.98mm × 内径φ316.86mm> 3元系フッ素ゴム(耐圧)→Oリング フロロパワー3F90 AN6227-81 <線径φ6.98mm × 内径φ316.86mm> FFKM(耐熱黒色)→Oリング フロロパワーFFS AN6227-81 <線径φ6.98mm × 内径φ316.86mm> FFKM(CS制御・耐熱)→Oリング フロロパワーFFCS AN6227-81 <線径φ6.98mm × 内径φ316.86mm> FEPM(耐熱白色)→Oリング フロロパワーAPHW AN6227-81 <線径φ6.98mm × 内径φ316.86mm> | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||||||
物性 | 試験種類 | 項目 | 測定値 | |||||||||||||||||||||||
常態物性試験 | 硬さ(JIS-A) | 74 | ||||||||||||||||||||||||
引張強さ | 12.8MPa | |||||||||||||||||||||||||
伸び率 | 242% | |||||||||||||||||||||||||
100%引張応力 | 6.4MPa | |||||||||||||||||||||||||
耐熱老化試験 (200℃×70時間) | 硬さ変化 | 0 | ||||||||||||||||||||||||
引張強さ変化率 | +7% | |||||||||||||||||||||||||
伸び変化率 | -8% | |||||||||||||||||||||||||
圧縮永久歪み試験 (200℃×70時間) | 圧縮永久歪み率 | 20% |
サイズ「AN6227-81」について | ||||||||||
概要 | *規 格:AN6227規格(運動用・円筒面固定用/JIS W1516) *呼び番号:81 *呼び替え:AS568-454(AS568規格) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
寸法 [mm] | Oリング | Oリング溝 | ||||||||
線径〔W〕 (基本公差) | 内径〔ID〕 (基本公差) | 外径〔OD〕 (基本公差) | d | D | G(+0.25/0) | H | R最大 | |||
BRなし | 片側BR | 両側BR | ||||||||
6.98 (±0.15) | 316.86 (±1.52) | 330.82 (±1.82) | 317.42 (0/-0.08) | 329.54 (+0.08/0) | 9.52 | 11.18 | 14.63 | 5.74 (±0.05) | 0.76 | |
![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ![]() * 溝寸法は参考値です。 |
その他 |
![]()
|
1個 |
---|
