材質「フロロパワーDL」について | ||||||||||||||||||||||||||

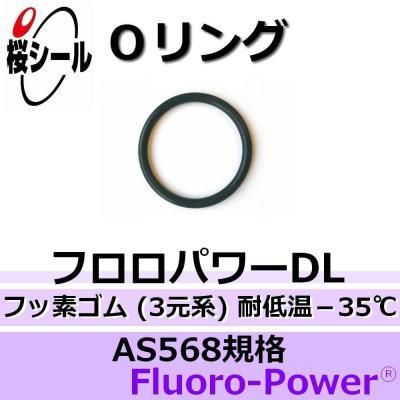

概要 | フロロパワーDLは、3元系FKMと呼ばれる高機能フッ素ゴムの耐寒強化タイプに当たり、低温条件下で使用されるOリングに用いられています。原材料の3元系フッ素ゴムに由来する優れた耐熱性と耐薬品性を兼ね備え、燃料油(灯油・軽油・ガソリンなど)にも使用できる耐油性のほか、汎用グレードの2元系フッ素ゴムでは耐えることの出来ない蒸気や強酸に対する高い耐性を有しています。尚、耐低温性の良化に加えて物性面も良好なフロロパワーDLは、寒冷地の油圧シリンダーなどで重用されている優秀なゴム材質ですが、秀でた耐薬品性やより低温域での耐性が複合的に必要なケースでは、選択肢としてフロロパワーFOなどもご検討ください。 | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||||||
物性 | 試験種類 | 項目 | 測定値 | |||||||||||||||||||||||
常態物性試験 | 硬さ(JIS-A) | 68 | ||||||||||||||||||||||||
引張強さ | 19.4MPa | |||||||||||||||||||||||||
伸び率 | 284% | |||||||||||||||||||||||||
100%引張応力 | 3.9MPa | |||||||||||||||||||||||||
耐熱老化試験 (200℃×70時間) | 硬さ変化 | +1 | ||||||||||||||||||||||||
引張強さ変化率 | +9% | |||||||||||||||||||||||||
伸び変化率 | -5% | |||||||||||||||||||||||||
圧縮永久歪み試験 (200℃×70時間) | 圧縮永久歪み率 | 22% |
サイズ「AS568-266」について | ||||||||||
概要 | *規 格:AS568規格(運動用・円筒面固定用・平面固定用/SAEI/ARP568) *呼び番号:266 *呼び替え:AN6230-44(AN6230規格) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
寸法 [mm] | Oリング | Oリング溝 | ||||||||
線径〔W〕 (基本公差) | 内径〔ID〕 (基本公差) | 外径〔OD〕 (基本公差) | d | D | G(+0.25/0) | H | R最大 | |||
BRなし | 片側BR | 両側BR | ||||||||
3.53 (±0.10) | 202.79 (±1.14) | 209.85 (±1.34) | 203.20 (0/-0.05) | 209.37 (+0.05/0) | 4.78 | 5.72 | 7.72 | 2.82 (±0.05) | 0.64 | |
![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ![]() * 溝寸法は参考値です。 |
その他 |
![]()
|
5個 |
---|
