バックアップリング「T1(スパイラル)」について | |

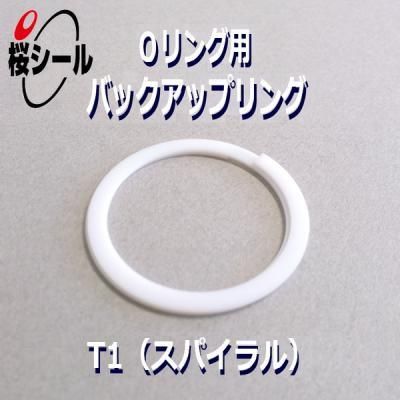

概要 | バックアップリング(BR)とは、Oリングなどのシール製品の耐圧性を向上させる為の補助部品です。製品が密封流体からの圧力で変形し、溝の隙間からはみ出してしまうのを防止します。T1は、スパイラルと呼ばれるOリング用バックアップリングの形状です。環状構造が渦巻状で作られており、他の形状よりも高価ですが、強度と装着性の両面に優れています。 |
---|
サイズ「AN6227-8」について | |||||||
概要 | *規 格:AN6227規格(運動用・円筒面固定用/JIS W1516) *呼び番号:8 *呼び替え:AS568-110(AS568規格) | ||||||
---|---|---|---|---|---|---|---|
寸法 [mm] | バックアップリング(T1) | Oリング | |||||
内径 d | 幅 W | 厚さ T | すきま Z | 線径 W | 内径 ID | 外径 OD | |
9.52 | 2.24 (±0.02) | 0.69 (±0.04) | 0.82〜1.98 | 2.62 (±0.07) | 9.19 (±0.13) | 14.43 (±0.20) | |
![]() | ![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ||||||
溝寸法 | |||||||
d | D | G(+0.25/0) | H | R最大 | |||
BRなし | 片側BR | 両側BR | |||||
9.47 (0/-0.05) | 14.00 (+0.05/0) | 3.58 | 4.65 | 6.22 | 1.9 (±0.05) | 0.38 | |
![]() * 溝寸法は参考値です。 |
