バックアップリング「T1(スパイラル)」について | |

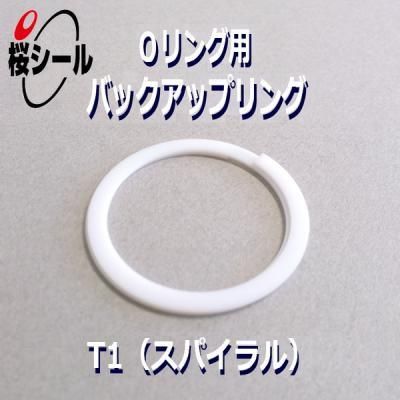

概要 | バックアップリング(BR)とは、Oリングなどのシール製品の耐圧性を向上させる為の補助部品です。製品が密封流体からの圧力で変形し、溝の隙間からはみ出してしまうのを防止します。T1は、スパイラルと呼ばれるOリング用バックアップリングの形状です。環状構造が渦巻状で作られており、他の形状よりも高価ですが、強度と装着性の両面に優れています。 |
---|
サイズ「AN6227-42」について | |||||||
概要 | *規 格:AN6227規格(運動用・円筒面固定用/JIS W1516) *呼び番号:42 *呼び替え:AS568-339(AS568規格) | ||||||
---|---|---|---|---|---|---|---|
寸法 [mm] | バックアップリング(T1) | Oリング | |||||
内径 d | 幅 W | 厚さ T | すきま Z | 線径 W | 内径 ID | 外径 OD | |
85.55 | 4.70 (±0.02) | 0.85 (±0.06) | 2.37〜6.35 | 5.33 (±0.12) | 81.92 (±0.61) | 92.58 (±0.73) | |
![]() | ![]() * 公差はNBR-70-1を基準にした基本値です。 材質の種類によって変動するのでご注意下さい。 | ||||||
溝寸法 | |||||||
d | D | G(+0.25/0) | H | R最大 | |||
BRなし | 片側BR | 両側BR | |||||
82.47 (0/-0.05) | 91.92 (+0.05/0) | 7.14 | 8.48 | 10.77 | 4.3 (±0.05) | 0.76 | |
![]() * 溝寸法は参考値です。 |
